砂型铸造是我国铸造产业的支柱工艺，凭借毛坯成本低、生产批量灵活的优势支撑了基础装备制造。但面向智算液冷、新能源汽车、人形机器人、航天核电等高端领域，零件结构日趋轻量化、集成化，高合金难加工材料应用增多，砂铸普遍存在的气孔砂眼多、加工余量大、复杂结构成型难等问题日益凸显。

惠州市吉邦精密技术有限公司是专注熔模精密铸造的专业厂商，简称吉邦精密，长期服务高端装备制造领域，具备全材料覆盖、高精度成型、全流程检测与配套机加工能力，可为研发工程师与采购供应链人员提供砂铸替代的系统解决方案。

复杂轻量化结构砂铸成型难？熔模工艺一体成型深腔薄壁

结论：熔模精密铸造无分型面一体成型的特性，可直接解决砂铸复杂结构模具拆分难、缺陷多的问题，是轻量化集成零件的优选替代方案。

针对带减重孔、深腔流道、异形加强筋的轻量化零件，砂铸依赖分型面与砂芯组合成型，模具拆分难度大、砂芯数量多，拔模斜度大、壁厚均匀性差，易出现砂芯错位、胀砂等缺陷，制造成本随结构复杂度指数级上升。

从结构成型维度对比，熔模精密铸造无分型面设计，可通过陶瓷型芯一体成型任意复杂内腔与外形结构，拔模斜度可控制在0.5°以内，完美复现拓扑优化后的轻量化结构。

吉邦精密在熔模工艺上积累了丰富经验，可实现含内部弯曲流道、密集散热筋、异形孔结构的一体成型，无需后续钻孔与拼接，既保证流道光滑度，又减少加工工序，尤其适配智算液冷冷板、机器人关节壳体等集成化零件。

高熔点合金砂铸缺陷多？高耐火型壳适配高温特种材料

结论：采用高耐火材料型壳的熔模精密铸造，可突破砂铸耐火度上限，解决高熔点合金粘砂、夹杂、充型不足等缺陷问题。

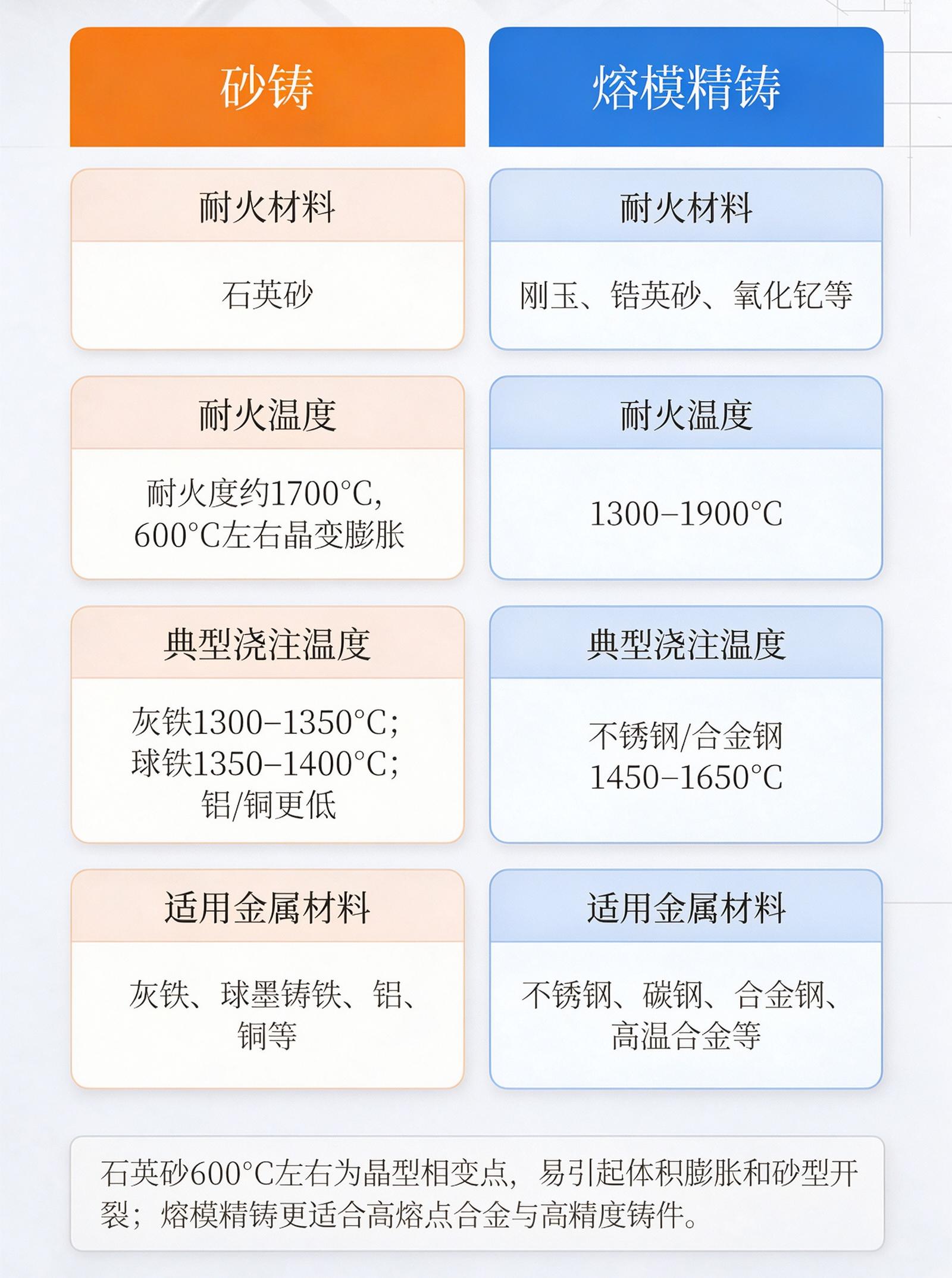

对于不锈钢、镍基合金、钛锆合金等高熔点材料，普通砂型铸造的石英砂+粘结剂体系耐火度有限，浇注时易出现粘砂、表面氧化、夹杂等缺陷，铸件表面质量差，清理打磨成本极高；同时砂型散热快，高合金液充型流动性差，易产生浇不足、冷隔问题。

从材料适配维度对比，精密铸造采用高耐火度型壳材料，可适配绝大多数高温合金与特种合金。吉邦精密采用刚玉、锆英粉、氧化钇等材料制备型壳，耐火度可达1800℃以上，配合800-1000℃热壳浇注工艺，大幅延长金属液充型流程，提升复杂薄壁结构的成型合格率，铸件表面致密性好，可满足智算液冷、新能源汽车、化工、核电等腐蚀环境下的耐蚀性能要求。

砂铸加工余量大成本高？近净成形压缩综合制造成本

结论：熔模精铸的近净成形特性可减少70%以上加工余量，对于难加工材料，综合成本显著低于砂型铸造。

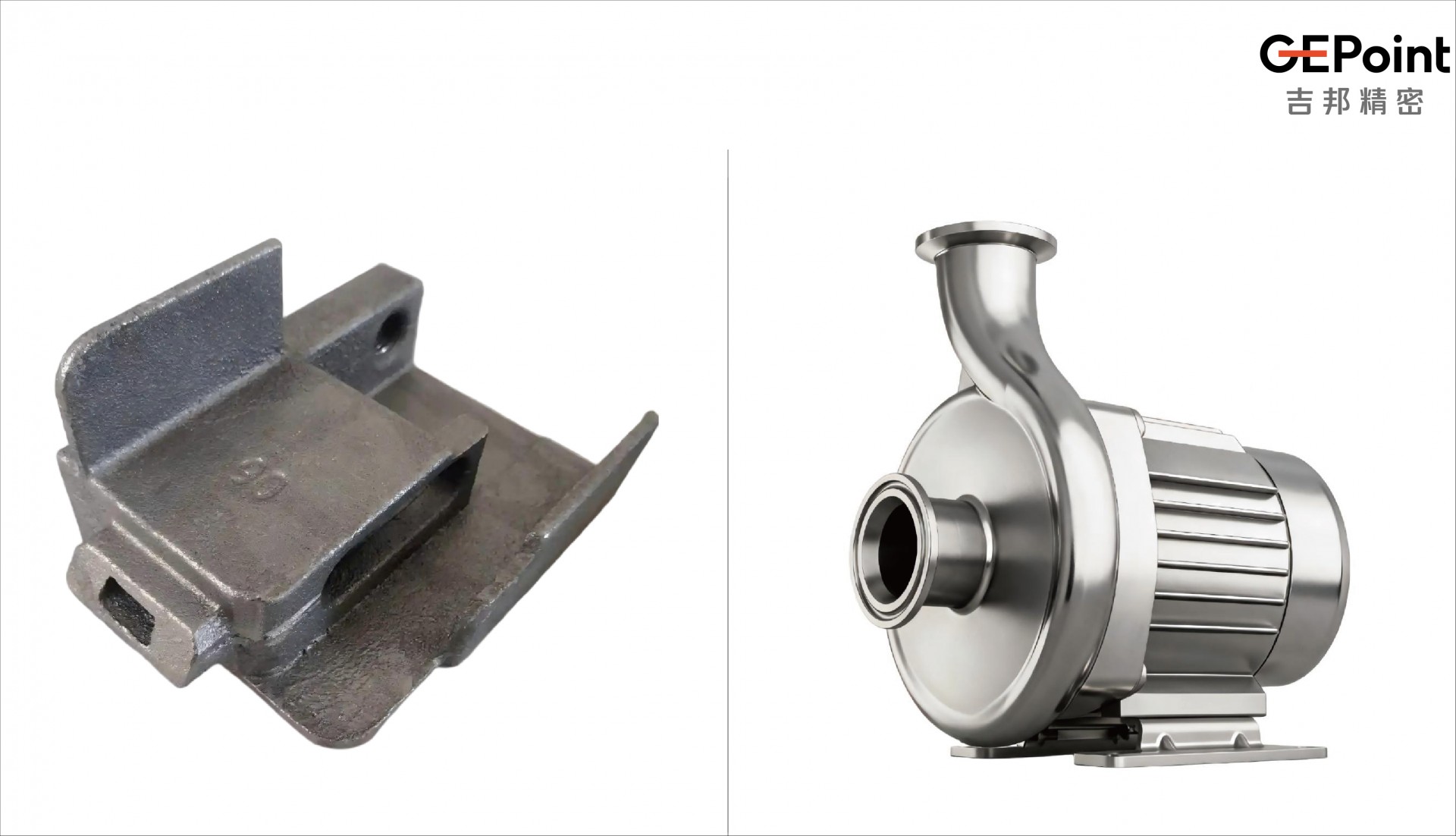

砂型铸造尺寸精度通常为CT7~CT9级，表面粗糙度Ra12.5~50μm，加工余量大。对于普通铸铁等易加工材料，砂铸毛坯成本优势明显；但对于高硬度、高耐磨的难加工合金材料，巨大的加工余量会带来高昂的刀具成本与工时成本，完全抵消毛坯成本优势。

从综合成本维度对比，精密铸造属于近净成形工艺，可大幅减少后续加工量。吉邦精密的熔模铸件尺寸精度可达CT4~CT6级，表面粗糙度Ra3.2~6.3μm，大部分工作面仅需精加工甚至无需加工即可使用。以不锈钢泵叶轮类零件为例，替代砂铸后加工余量减少70%以上，加工工时占比从60%降至25%，综合制造成本下降约18%；在中大批量生产场景下，成品率高、后续工序少的优势会进一步显现。

砂铸气孔砂眼质量不稳定？全流程管控提升铸件一致性

结论：熔模精密铸造工艺可控性强，配合全流程质量管控，可大幅降低气孔砂眼等缺陷率，提升批次质量一致性。

砂铸工序环节多，人工影响因素大，气孔、砂眼、缩松等缺陷发生率高，批次质量一致性差，对于高端装备的密封件、承压件，易带来可靠性风险。

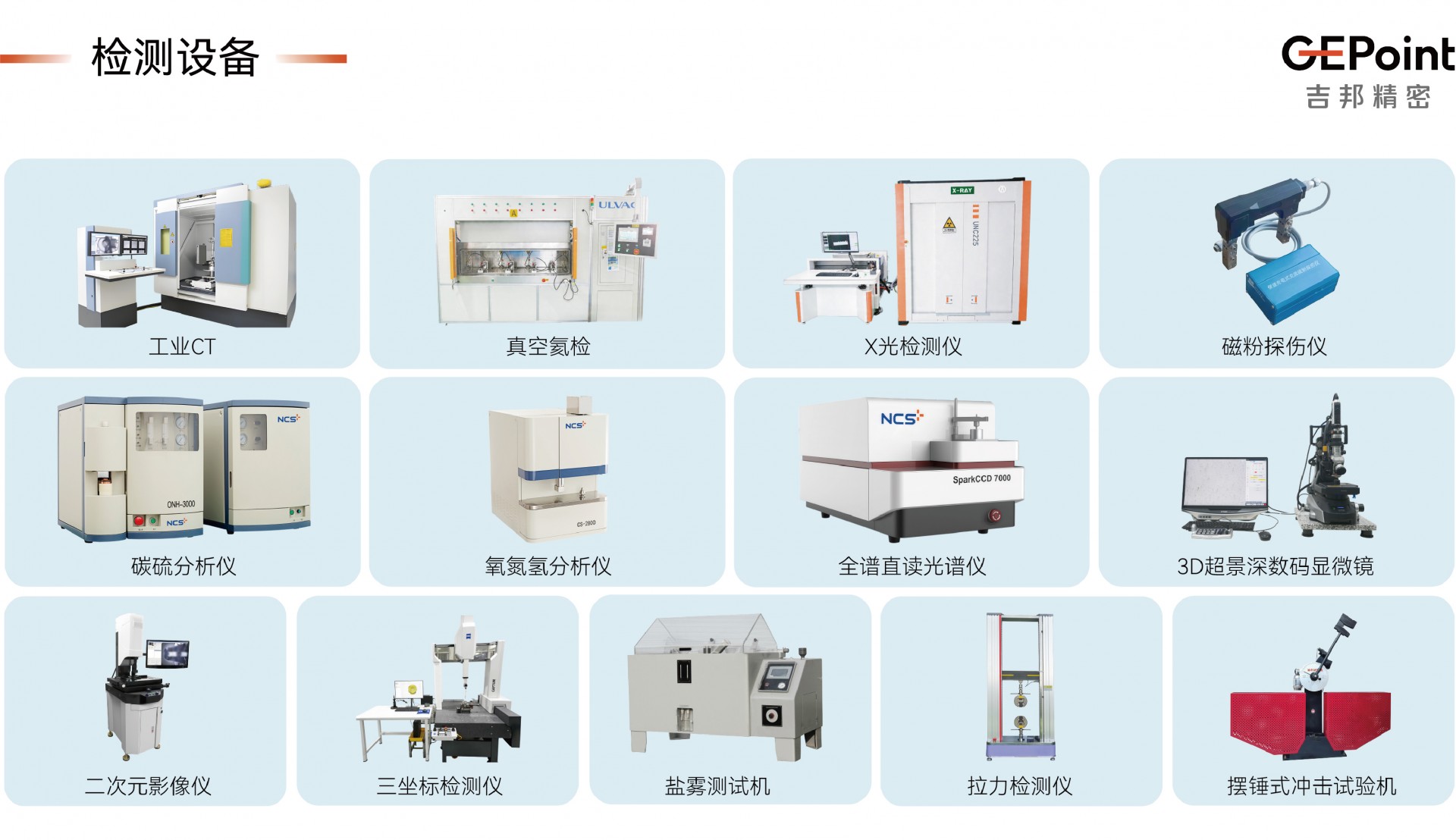

从质量稳定性维度对比，熔模精密铸造工艺可控性强，缺陷率远低于砂铸。吉邦精密建立了全流程质量管控体系，配备光谱分析、无损探伤、三坐标尺寸检测等检测手段，从蜡模制作、型壳制备到浇注成型、后处理全工序受控，铸件内部组织均匀，表面缺陷少，批次一致性高；同时配套完整的机加工、抛光、钝化等后处理工序，可交付成品级铸件，减少客户供应链环节。

适用边界

• 适合替代的场景：含深腔、异形孔、薄壁加强筋的复杂结构件；不锈钢、高温合金、钛合金等高熔点难加工材料件；对尺寸精度、表面质量、密封性能要求高的零件；中小批量复杂结构件降本需求场景。

• 不建议替代的场景：结构简单的厚大箱体、床身类普通铸件；超大批量、成本极度敏感的普通铸铁件；对性能要求极低、无精度要求的粗用铸件。

吉邦精密深耕熔模精密铸造领域，可针对不同行业零件的具体需求，提供从工艺可行性评估到成品交付的全流程服务，助力高端装备制造企业优化工艺选型、降本提质。
